Secador de Ar Comprimido HB
Equipamentos robustos, manutenção acessível e a consultoria especializada da GRU Compressores.
Tratamento de Ar | linha dpr - dprmaxi - dpa
O Fim da Umidade na sua Linha de Produção
Enquanto secadores convencionais sofrem com oxidação e falhas prematuras, a Linha de Secadores HB entrega a máxima eficiência através de trocadores de calor verticais 100% em cobre ou alumínio. Projetados para o clima tropical brasileiro, garantem um ponto de orvalho constante, protegendo suas ferramentas pneumáticas e evitando a contaminação do produto final.

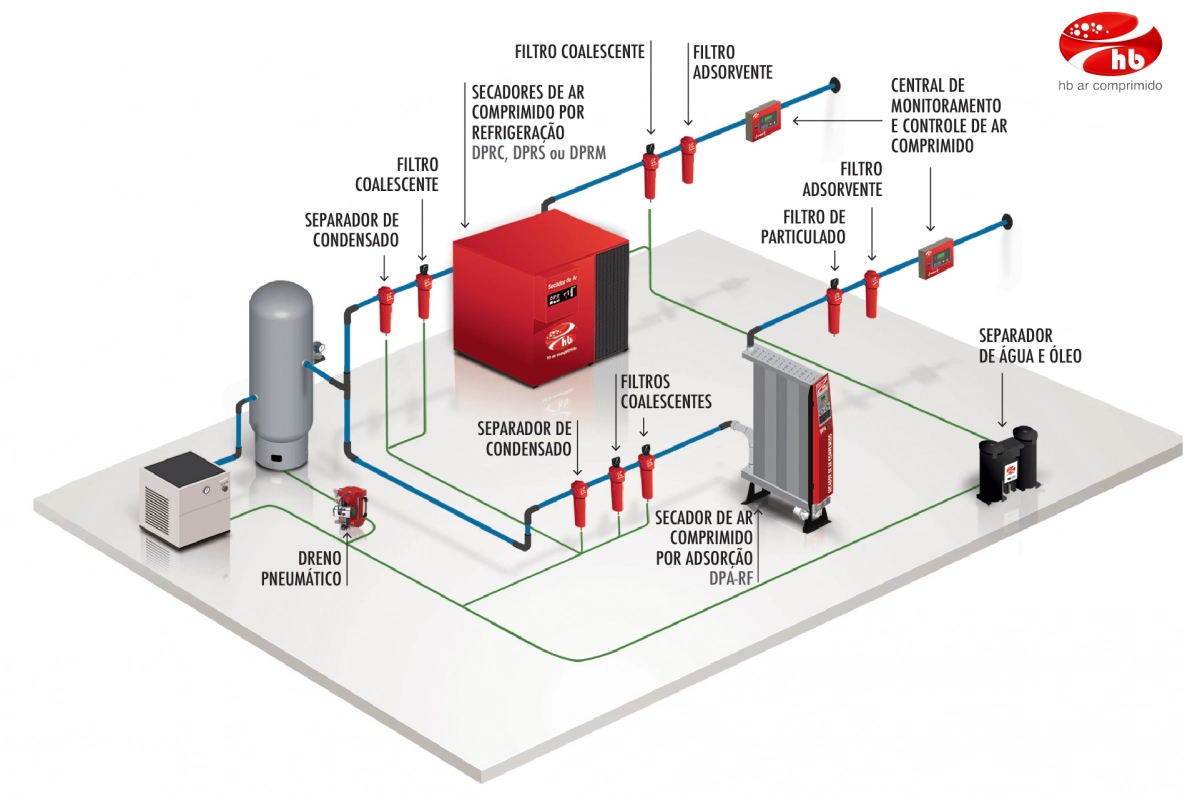

O Caminho do Ar Seco
Selecione as etapas abaixo para ver como eliminamos 100% dos contaminantes na linha HB.
Separador Ciclónico
A primeira linha de defesa contra água livre.
O ar carregado de condensado entra rotacionando no separador. A força centrífuga atira as gotas de água pesada contra as paredes, drenando o excesso bruto antes mesmo de o ar ser tratado termicamente.
Separador Ciclónico
A primeira linha de defesa contra água livre.
O ar carregado de condensado entra rotacionando no separador. A força centrífuga atira as gotas de água pesada contra as paredes, drenando o excesso bruto antes mesmo de o ar ser tratado termicamente.

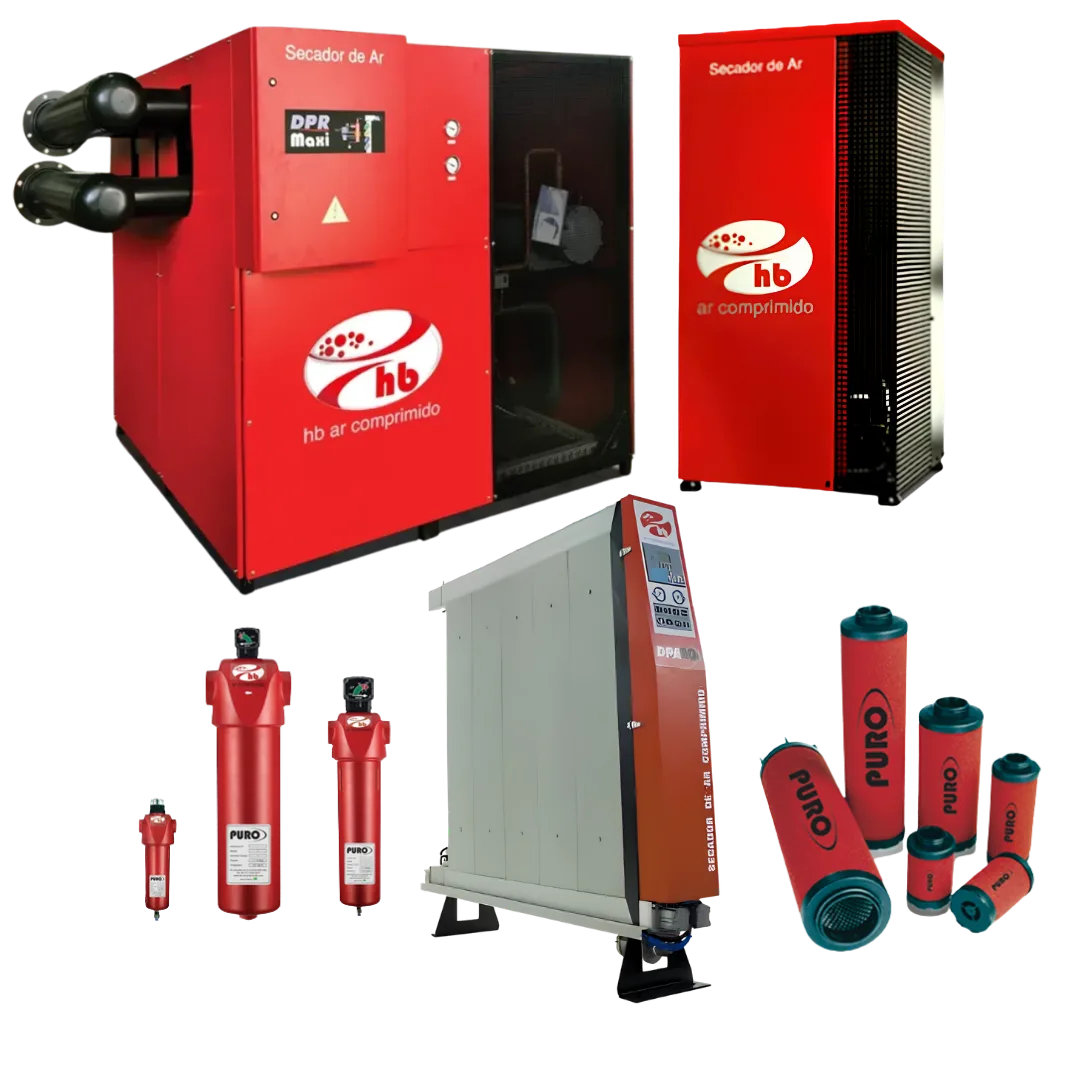

Escolha a Linha Ideal para a sua Indústria
Tecnologia de ponta dimensionada para o grau de exigência da sua rede. Compare nossas soluções por refrigeração e adsorção e blinde o seu sistema pneumático.

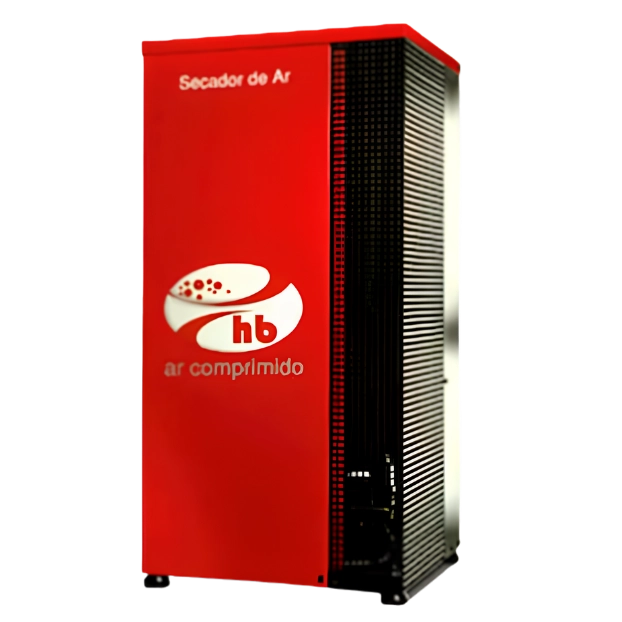

Linha DPR
A escolha inteligente e compacta para manufaturas que buscam ar seco com excelente custo-benefício.
- Controlador Intuitivo para monitoramento da temperatura de resfriamento.
- Trocador Vertical em Cobre ou Alumínio, eliminando riscos de oxidação interna.
- Utiliza gases ecológicos (R134a, R-422D, R407C) garantindo segurança ambiental.
- Desligamento de proteção contra congelamento com rearme automático.

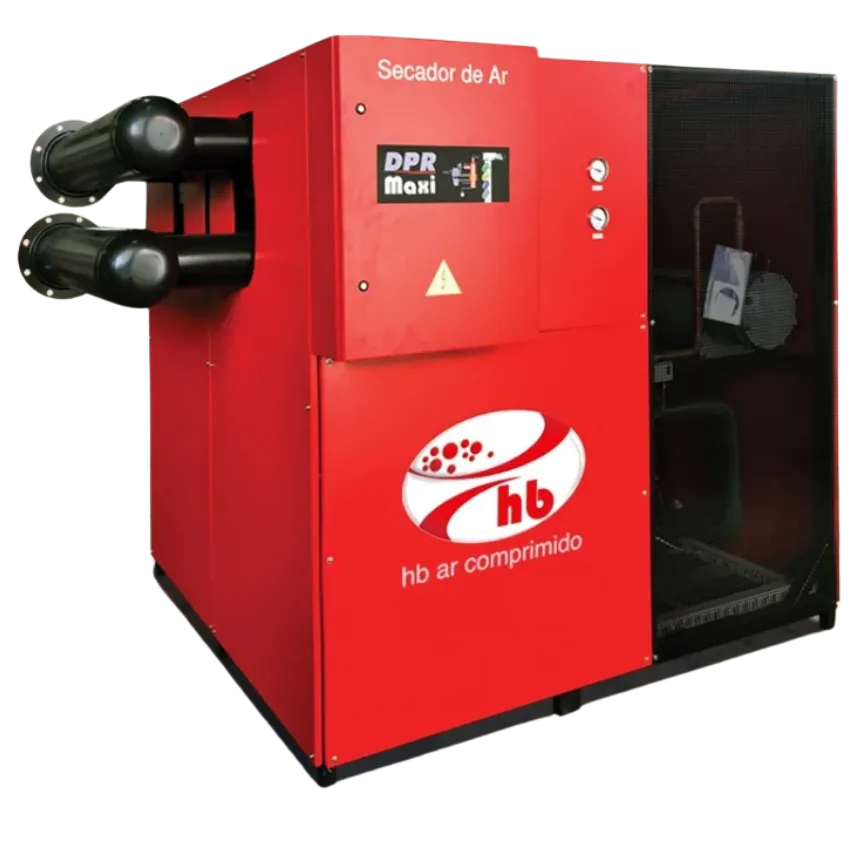

Linha DPR Maxi
Automação e alta capacidade volumétrica projetadas para ambientes operacionais exigentes e ininterruptos.
- Painel Microprocessado Avançado com interface em múltiplos idiomas.
- Horímetro com Alarme (8.000h) para controle exato de troca dos elementos filtrantes.
- Função de desarme automático de segurança em caso de alta temperatura.
- Preparado para Indústria 4.0 com comunicação MODBUS (opcional).

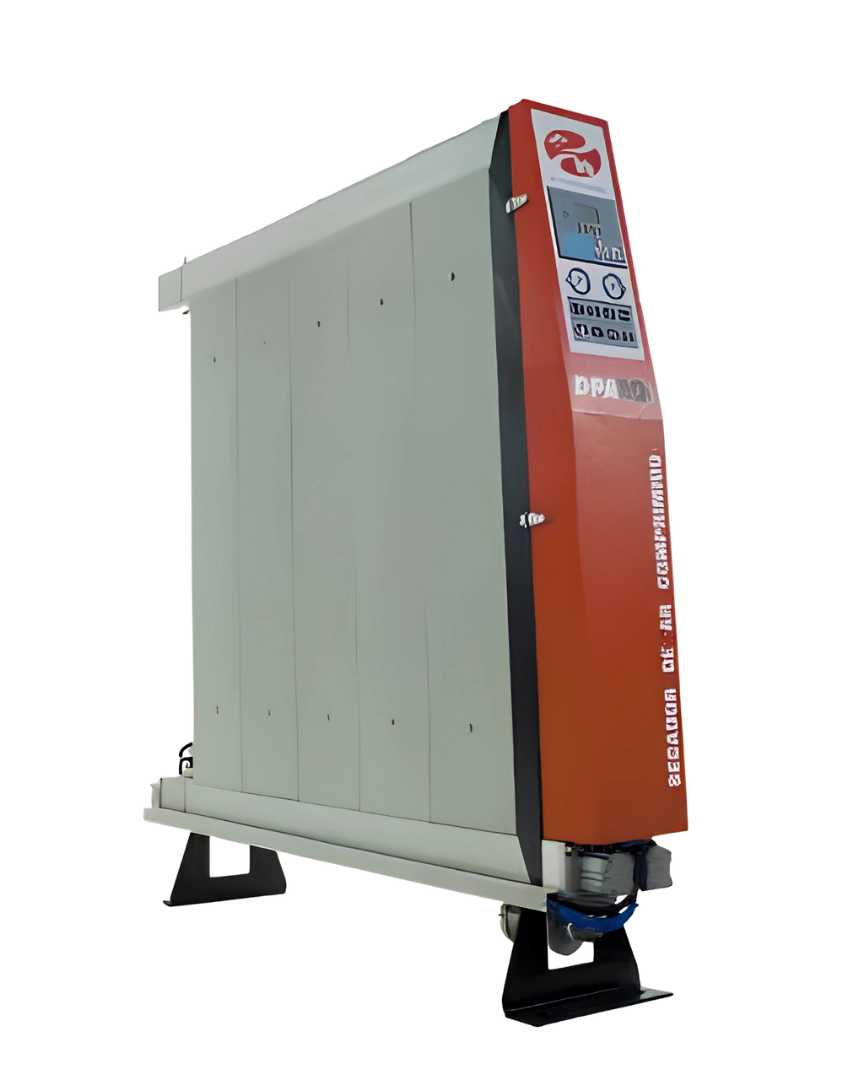

Linha DPA
A engenharia por adsorção ideal para processos críticos, como nas indústrias farmacêutica, alimentícia e eletrônica.
- Ponto de Orvalho Ultra-Baixo (negativo), garantindo ar absolutamente seco em áreas sensíveis.
- Torres Duplas com Dessecante, operando em ciclos contínuos de secagem e regeneração.
- Prevenção total contra o congelamento de tubulações em ambientes operacionais sob frio extremo.
- Projetado para atendimento estrito a normas rígidas de qualidade do ar comprimido.
A Solução Definitiva para sua Rede
Linha DPR (Refrigeração)
Eficiência térmica superior com menor custo operacional. O sistema remove a umidade condensando o vapor d'água através do resfriamento, alcançando um Ponto de Orvalho nominal de 3°C[cite: 142].
- Utiliza gases refrigerantes ecológicos (R134a, R-422D, R407C)[cite: 69].
- Trocadores de calor verticais em cobre ou alumínio[cite: 74, 75].
- Microcontrolador digital monitora todas as funções (inclusive remotamente)[cite: 60].
- 5 anos de garantia contra vazamentos de gás no evaporador[cite: 62, 63].
Linha DPA (Adsorção)
Projetada para processos industriais sensíveis (farmacêutico, alimentício, eletrônico) que exigem ar comprimido com pureza extrema e pontos de orvalho negativos.
- Ponto de orvalho ultra-baixo, garantindo ar seco em ambientes críticos.
- Regeneração do material dessecante.
- Prevenção absoluta de congelamento nas tubulações.
- Adequação a normas rigorosas de qualidade do ar.
O Ciclo do Condensado
Acompanhe o passo a passo técnico do comportamento do vapor de água durante o processo de compressão do ar.
Condições Atmosféricas
Precisaremos de 8m³ de ar atmosférico para fabricar 1m³ de ar pressurizado. Em um dia a 35ºC com 70% de UR, a tabela indica 38,76 g/m³ de vapor de água.
Isso significa que o Ponto de Orvalho está em 28ºC (100% UR). Abaixo disso, inicia-se a condensação.
| 25ºC | 22,5850 g/m³ |
| 28ºC | 27,1373 g/m³ |
| 30ºC | 29,7591 g/m³ |
Momento da Compressão
A compressão gera calor. A pressão sobe para 7 bar e a temperatura para 100ºC. A 100ºC, o ar comprimido pode segurar 73,52 g/m³ @7 barg em suspensão.
Estamos distantes da condensação. O ponto de orvalho saltou para aproximadamente 73ºC.
| 70ºC | 24,1126 g/m³ |
| 73ºC | 27,6572 g/m³ |
| 80ºC | 36,3097 g/m³ |
Após o Resfriador (Aftercooler)
O resfriador reduz a temperatura de 100ºC para 45ºC. Nesta condição, a tabela permite apenas 8,19 g/m³ de vapor.
Essas 151 gramas condensaram (viraram água) e devem ser drenadas antes do ar seguir para o secador.
Secagem por Refrigeração
1. Resfriamento: O ar é gelado a 3ºC. A esta temperatura, sobram apenas 6 gramas de vapor no sistema (66g - 6g = 60g condensados e drenados).
2. Reaquecimento: O ar sai do secador a 35ºC. Se a temperatura na fábrica não cair abaixo de 3ºC, não haverá chuva na rede.
Com o secador por refrigeração, atingimos 15,4% de UR. Para níveis menores, indica-se um Secador por Adsorção.
Ar 100% Seco Garantido ou seu Dinheiro de Volta
Umidade e impurezas arruínam ferramentas pneumáticas e causam paradas inesperadas. Aceite o Desafio HB: instale a linha DPR com 5 anos de garantia no evaporador e blinde o seu sistema de ar comprimido.
Dimensionar Secador HB Atendimento técnico especializado para indústrias de Osasco e região
